99616-16-25/30/40R 捨棄式圓弧倒角刀

捨棄式刀桿

  • 加工圓弧中心，可預先設定
Order No.Part No.ØdLZ螺 絲板 手
99616-16-25R 99616-16-25R 16 100 1
NS-35080
2.5 Nm
NK-T15
99616-16-30R 99616-16-30R 16 120 1
99616-25-40R 99616-25-40R 25 150 4

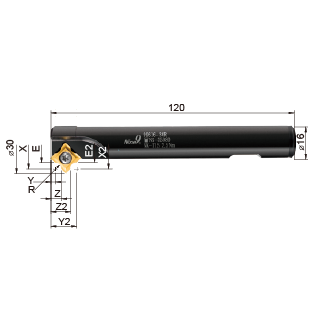

切削位置

刀片半徑Part No.前倒角後倒角Z
EXYZE2X2Y2Z2
R1.0 99616-16-25R 8.25 9.25 3.25 4.25 - - - - 1
99616-16-30R 10.75 11.75 3.25 4.25 10.75 11.75 11.65 10.65 1
99616-25-40R 15.75 16.75 3.25 4.25 15.75 16.75 11.65 10.65 4
R1.5 99616-16-25R 8 9.5 3 4.5 - - - - 1
99616-16-30R 10.5 12 3 4.5 10.5 12 11.9 10.4 1
99616-25-40R 15.5 17 3 4.5 15.5 17 11.9 10.4 4
R2.0 99616-16-25R 7.75 9.75 2.75 4.75 - - - - 1
99616-16-30R 10.25 12.25 2.75 4.75 10.25 12.25 12.15 10.15 1
99616-25-40R 15.25 17.25 2.75 4.75 15.25 17.25 12.15 10.15 4
R2.5 99616-16-25R 7.5 10 2.5 5 - - - - 1
99616-16-30R 10 12.5 2.5 5 10 12.5 12.4 9.9 1
99616-25-40R 15 17.5 2.5 5 15 17.5 12.4 9.9 4
R3.0 99616-16-25R 7.25 10.25 2.25 5.25 - - - - 1
99616-16-30R 9.75 12.75 2.25 5.25 9.75 12.75 12.65 9.65 1
99616-25-40R 14.75 17.75 2.25 5.25 14.75 17.25 12.65 9.65 4

捨棄式刀片 N9MT11T3R

捨棄式刀片

  • 正反圓弧倒角
  • 不同圓弧刀片，可共用相同刀桿
  • 刀片壽命長
  • 刀片有4個切削刃口
  • NC2071 :•泛用材種，適合鋼鐵，鑄鐵 • 刀片圓弧研磨位置精準
刀片半徑(R)Part No.鍍 層材 質尺寸
LS
1.0 N9MT11T3R10-NC2071 TiN P35 11.11 3.97
1.5 N9MT11T3R15-NC2071 TiN P35
2.0 N9MT11T3R20-NC2071 TiN P35
2.5 N9MT11T3R25-NC2071 TiN P35
3.0 N9MT11T3R30-NC2071 TiN P35
