捨棄式刀桿

Order No.Part No.ØDØdℓLInsert type
99617-14 SB16-EM14 14 16 40 90 N9FX0602-NC10X2
99617-20 SB20-EM20 20 20 50 100 N9FX0602-NC10X1
99617-20L SB20-EM20L 20 20 80 130 N9FX09T3-NC10X1
99617-25 SB25-EM25 25 25 50 120 N9FX1204-NC10X1
99617-25L SB25-EM25L 25 25 80 150 N9FX1604-NC10X1

應用


新世紀（高速切削時代）新刀具-E 銑刀（E Mill)

在模具加工中電極銅、鋁合金加工有著重要的地位，

電極粗中胚加工以往以粗銑刀來做加工，轉速慢、進給慢（F300~400)，

且無法預留較小之輪廓預留量，增 加了精加工之時間，

如今E 銑刀解決了這些困擾，高轉速（2500~4000)，

高進給(F2000~F3000）可減少精加工輪廓預留量，

讓您體會到削銅如泥、子彈般切屑的快感，真棒，

再告訴您一個小秘密本產品專利在案哦！

捨棄式刀片N9FX

捨棄式刀片

Part No. 尺寸螺絲板手
lcSReW
N9FX0602-NC10 6.35 2.38 0.4 - NS-25045
0.9Nm		 NK-T7
N9FX09T3-NC10 9.52 3.18 0.4 - NS-35070 ( 短)
2.5Nm
N9FX1204-NC10 12.7 4.78 0.8 - NS-40090 ( 短)
3.5Nm		 NK-T15
N9FX1604-NC10 16 4.78 0.8 9.52 S-35080
2.5Nm		 NK-T15

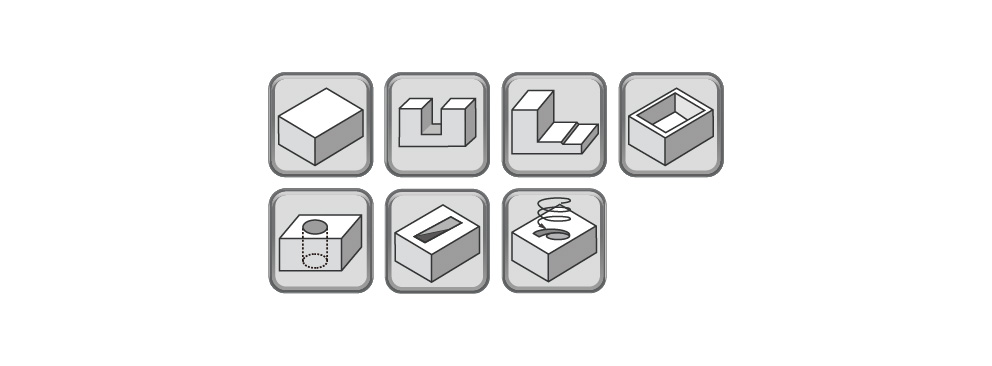

切削資料

工件材質加工狀況材質Vc
(m/min)		fz
(mm/tooth)
  銅、銅合金
鋁、鋁合金		 鑽铣 NC10 200(150~300) 0.10(0.08~0.12)
開槽 NC10 200(150~300) 0.40(0.15~0.80)
肩铣 NC10 200(150~300) 0.40(0.15~0.80)
